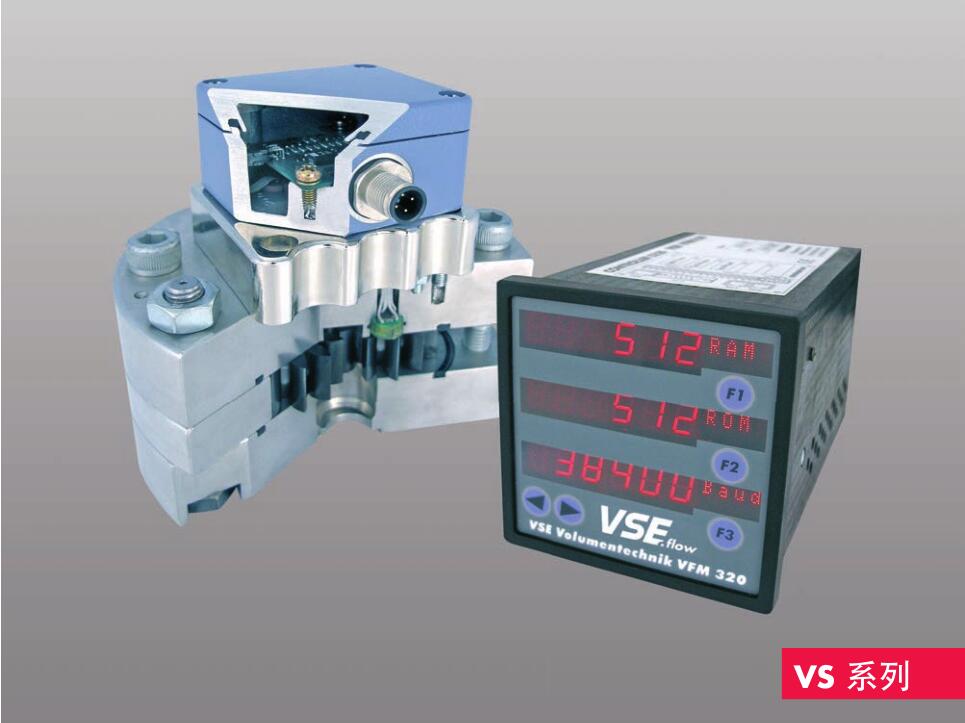

VS 正位移流量计

VS 流量计

VS 正位移流量计是一种基于啮合齿轮原理的容积比测量传感器,专门用于液体测量。两个匹配的齿轮封闭在一个精加工的外壳中。通过非接触式信号提取系统感应齿轮旋转。每个轮齿产生一个脉冲。





轮齿间间距两侧被外壳封闭时会形成测量腔室。液体流引起齿轮转动,进入的液体流在这些腔室内分为多个独立的体积,即体积的液体在通过齿轮时引起的齿轮转动恰好为一个齿距。这一体积被称为体积/脉冲 (V m ),单位为 cc/Imp。用于定义流量计大小。


信号提取系统前置放大器说明

非接触式信号提取传感器包括两个差动磁敏电阻,两个电阻相互周向偏置1/4个齿距。两个传感器的信号通过两个信号放大器数字化并通过之后的防短路推挽输出过程进行放大。方波输出信号呈双向并可能通过任何外部电子产品进行简单处理,如PLC控制或计算机。对信号间90°相位角的处理可以通过系数1,2和4识别流向和脉冲率转换。.


信号频率与瞬时流量(容积比)成正比,瞬时流量取决于流量计的大小。频率范围为 0 – 2000 Hz。前置放大器具有反极性和错接保护。对于中等温度范围 -40°C到120°C(-22°F到248°F),该装置可以直接装在流量计护盖上。


用于扩展温度范围的传感器系统

液体温度范围在-40°C到210° C之间时,需要提取系统。


VSI高精度前置放大器

VSI高精度前置放大器针对测量值提供更高分辨率的数字信号。分辨率可以编程为4到64个步进角,并且可以使倍频增至系数16。流量计的K系数可以增至系数64。总流量的频率可以达到26 kHz。


EX-型号

认证代码为 l 1G Ex ia llC T4–T6的本安型号适用于存在爆炸风险的区域。VSE系列配有隔离开关放大器,型号 MK 13 P Ex 0/ 24 VDC / K15。



VSE现货,VSE流量计现货,VSE流量计技术支持



VS 正位移流量计
