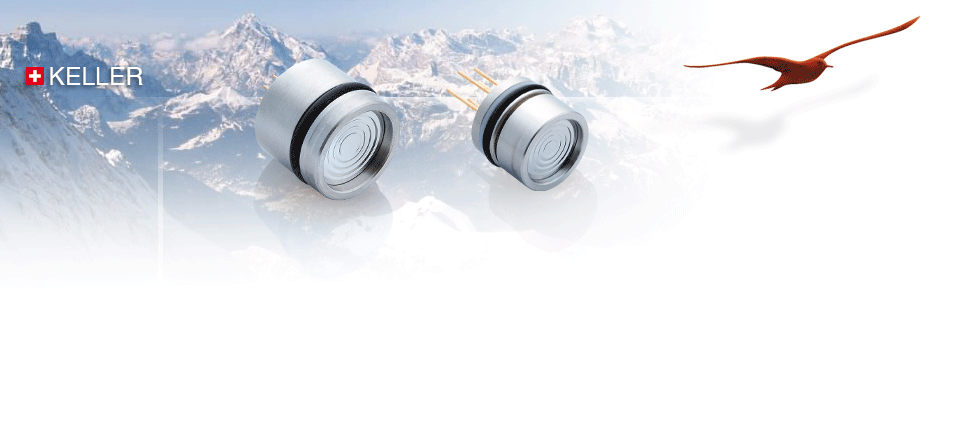

扩散硅压阻式压力传感器8系列


8系列压力传感器十分坚固耐用,即使在受到快速压力峰值影响的情况下。其专用于测量高压。4001000bar压力范围的8系列用厚的玻璃贯通支架和线焊芯片。

高灵敏度压阻式硅芯片用于压力检测。由密封的不锈钢外壳(用同心波纹膜片密封)保护芯片免受外界环境影响。压力通过壳体内注入的硅油将膜片上的压力传到敏感元件。

同压力介质接触的一切金属件均由不锈钢316L制成。全焊接式外壳密封成真空。连接脚可以方便的插在PCB板上,或连接电缆。

典型用途:石油探井设备,工业过程控制,航空电子设备,伺服控制,机器人技术等。







KELLER扩散硅充油芯体压力传感器8/8H系列

绝压PAA-810…20bar

密封表压PA-810...1000bar

密封表压PA-8H/8467.30200…1000bar (0…150℃,全哈氏合金C-276传感器)

精度:0.5%FS典型,1.0%FS
使用温度范围:-30...100,可选择0…150

补偿温度范围:-10...80

供电/输出:1mA(5 mA)恒流激励/225mV±40%

注入油:硅油

壳体及膜片材料,密封圈:316L不锈钢,氟橡胶



可选项

-铂或耐蚀镍基合金C-276膜片,镀金膜片

-传感器全部为耐蚀镍基合金C-276

-150℃耐高温油(AS-100),低温油,氟化油、橄榄油

-特性:线性、超压、较低的TC零点

-专门试验

-101000bar之间的一切压力范围

-其他温度范围

-补偿PCB


扩散硅压阻式压力传感器8系列
8系列压力传感器十分坚固耐用,即使在受到快速峰值压力影响的情况下。其特别适用于测量高压。
